1、什么是Canvas
canvas 是 HTML5 提供的一个用于展示绘图效果的标签
canvas 提供了一个空白的图形区域，可以使用特定的JavaScript API来绘画图形（canvas 2D或WebGL）
首先由 Apple 引入的，用于OS X的仪表盘 和 Safari 浏览器
1.1 关于Canvas的一些说明
canvas 是一个矩形区域的画布，可以用JavaScript在上面绘画。控制其每一个像素。
canvas 标签使用 JavaScript 在网页上绘制图像，本身不具备绘图功能。
canvas 拥有多种绘制路径、矩形、圆形、字符以及添加图像的方法。
canvas的标准：
最新标准
稳定版本的标准
目前来说，标准还在完善中。先用早期的api足够完成所有的应用
1.2 canvas主要应用的领域（了解）
1、游戏：canvas在基于Web的图像显示方面比Flash更加立体、更加精巧，canvas游戏在流畅度和跨平台方面更牛。
2、可视化数据（数据图表话），比如: 百度的echart、d3.js、three.js
3、banner广告：Flash曾经辉煌的时代，智能手机还未曾出现。现在以及未来的智能机时代，HTML5技术能够在banner广告上发挥巨大作用，用Canvas实现动态的广告效果再合适不过。
4、未来
模拟器：无论从视觉效果还是核心功能方面来说，模拟器产品可以完全由JavaScript来实现。
远程计算机控制：Canvas可以让开发者更好地实现基于Web的数据传输，构建一个完美的可视化控制界面。
图形编辑器：Photoshop图形编辑器将能够100%基于Web实现。
1.3 课程目标
学会使用基本的 canvas api, 使用 canvas 可以完成简单的绘图
实现数据的可视化
2、Canvas标签介绍
<canvas width="600" height="400"></canvas>
作用：展示绘图的内容，但不能进行绘图
2.1 canvas的兼容性
<canvas width="600" height="400">
IE9及其以上版本的浏览器，才支持canvas标签
提示：您的浏览器不支持canvas，请升级浏览器
</canvas>
2.2 设置宽高注意点
1 可以使用 html属性/DOM属性 width 和 height来设置
2 不要：使用CSS样式来设置宽高
使用 属性设置宽高，实际上相当于增加了 canvas画布的像素
默认宽高： 300*150，表示：水平方向有300个像素，垂直方向有150个像素
使用属性设置宽高，是增加或减少了canvas画布的像素；
而使用css样式，不会增加像素点，只是将每个像素点扩大了！
2.3 绘图
使用JavaScript中提供的绘图API来绘制
每个canvas都有一套绘图的API（工具）
2.3.1 绘图的基本步骤
1 找到canvas画布
2 通过canvas拿到绘图上下文（一系列的API集合）
3 使用API绘制需要的图形
// 1 找到canvas
var cv = document.getElementById("canvasId");
// 2 拿到canvas绘图上下文
var ctx = cv.getContext("2d");
// 3 使用上下文中的API绘制图形
ctx.moveTo(100, 100); // 将画笔移动到 100,100 的位置
ctx.lineTo(200, 100); // 从 100,100 到 200,100 画一条线段
ctx.stroke(); // 描边
注意点：
getContext("2d"), 参数`2d`是指获取到绘制平面图形的上下文;
如果想绘制立体图形，需要传入参数："webgl"
2d上下文类型：CanvasRenderingContext2D
获得 webgl 上下文：（了解）
var cCv = document.createElement("canvas");
console.log(cCv.getContext("webgl"));
查看浏览器是否支持 webgl：http://doesmybrowsersupportwebgl.com/
webgl示例：http://pablotheflamingo.com/
3、canvas的基本使用

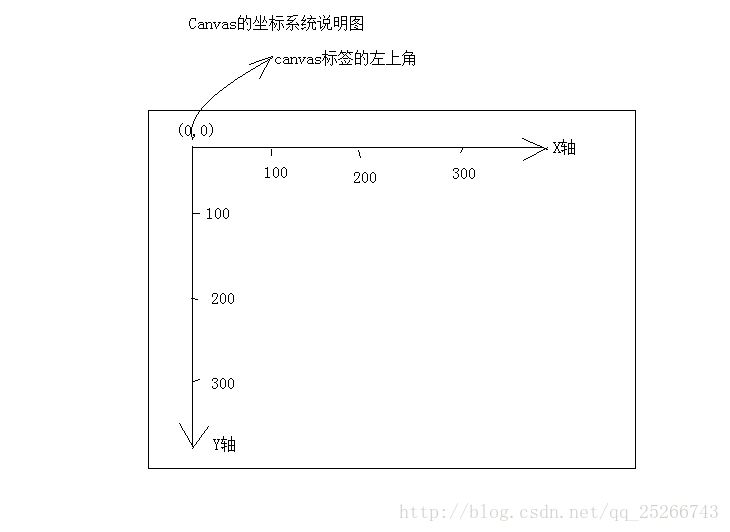

3.1 canvas中的坐标系
canvas坐标系，从最左上角0,0开始。x向右增大， y向下增大
联想：CSS中的盒模型
3.2 绘制直线的常用API
步骤：先绘制路径再描边（在画布中展示）
3.2.1 moveTo -设置绘制起点
语法：ctx.moveTo(x, y);
解释：设置上下文绘制路径的起点。相当于移动画笔到某个位置
参数：x,y 都是相对于 canvas盒子的坐标。
注意：绘制线段前必须先设置起点，不然绘制无效。
3.2.2 lineTo -绘制直线
语法：ctx.lineTo(x, y);
解释：从x,y的位置绘制一条直线到起点或者上一个线头点。
参数：x,y 线头点坐标。
3.2.3 stroke -描边
语法：ctx.stroke();
解释：根据路径绘制线。路径只是草稿，真正绘制线必须执行stroke
练习
练习1：绘制虚线
var startPosX =
100,
step =
10,
targetX =
500;
while(startPosX +
step <= targetX) {
ctx.moveTo(startPosX,
100);
ctx.lineTo(startPosX +=
step,
100);
startPosX +=
step;
}
ctx.stroke();
练习2: 绘制倾斜虚线
var startX =
0, startY =
0,
stepX =
5, stepY = cv.height / cv.width * stepX;
while(
true) {
if(startX >=
600 || startY >=
400) {
break;
}
ctx.moveTo(startX, startY);
ctx.lineTo(startX += stepX, startY += stepY);
startX += stepX;
startY += stepY;
}
练习3: 绘制正方形、三角形和梯形
3.3 fill -填充
语法：ctx.fill();
解释：填充，是将闭合的路径的内容填充具体的颜色, 默认黑色。
如果所有的描点没有构成封闭结构，也会自动构成一个封闭图形
练习：

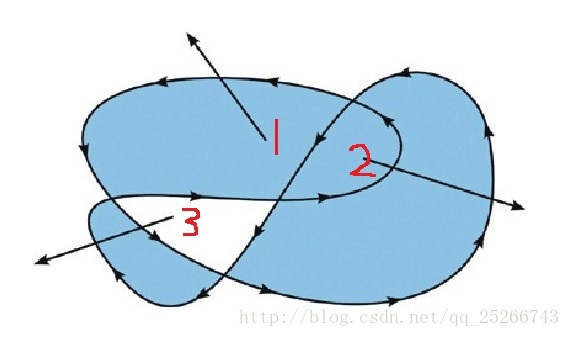

3.3.1 非零环绕原则
注意：交叉路径的填充问题，“非零环绕原则”，顺逆时针穿插次数决定是否填充。
以下是非0环绕原则的原理：（了解即可，非常少会用到复杂的路径）
“非零环绕规则”是这么来判断有自我交叉情况的路径的：对于路径中的任意给定区域，
从该区域内部画一条足够长的线段，使此线段的终点完全落在路径范围之外。
接下来，将计数器初始化为0，
然后，每当这条线段与路径上的直线或曲线相交时，
就改变计数器的值。如果是与路径的顺时针部分相交，则加1，
如果是与路径的逆时针部分相交，则减1。若计数器的最终值不是0，那么此区域就在路径里面，
在调用fill()方法时，浏览器就会对其进行填充。
如果最终值是0，那么此区域就不在路径内部，浏览器也就不会对其进行填充了
3.4 路径开始和闭合
开始路径：ctx.beginPath();
闭合路径：ctx.closePath();
解释：如果复杂路径绘制，必须使用路径开始和结束。闭合路径会自动把最后的线头和开始的线头连在一起。
beginPath: 核心的作用是将 不同绘制的形态进行隔离， 每次执行此方法，表示重新绘制一个路径,跟之前的绘制的墨迹可以进行分开样式设置和管理。
3.4.1 beginPath -开始路径
canvas 是基于状态的绘图
beginPath 是开启了一个的绘图状态
状态：包含当前与当前绘制相关的属性，如：颜色、线宽等
新的状态会“继承”原先的状态
3.5 线宽
语法：ctx.lineWidth
解释：设置或返回当前的线条宽度，沿着起始坐标往上下两边扩展
3.6 绘制线的其他属性（了解）

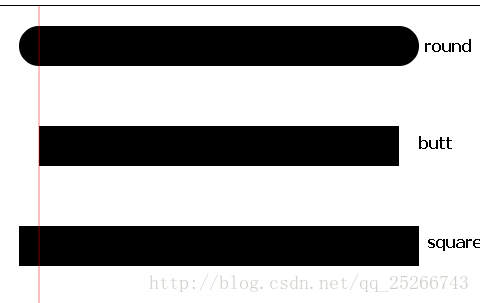

lineCap 设置或返回线条的结束端点(线头、线冒)样式
butt ： 默认。向线条的每个末端添加平直的边缘。
round ： 向线条的每个末端添加圆形线帽。
square： 向线条的每个末端添加正方形线帽。

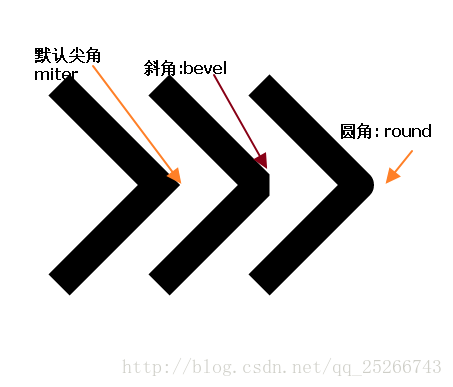

lineJoin 设置或返回两条线相交时，所创建的拐角类型
bevel: 创建斜角。
round: 创建圆角。
miter: 默认。创建尖角

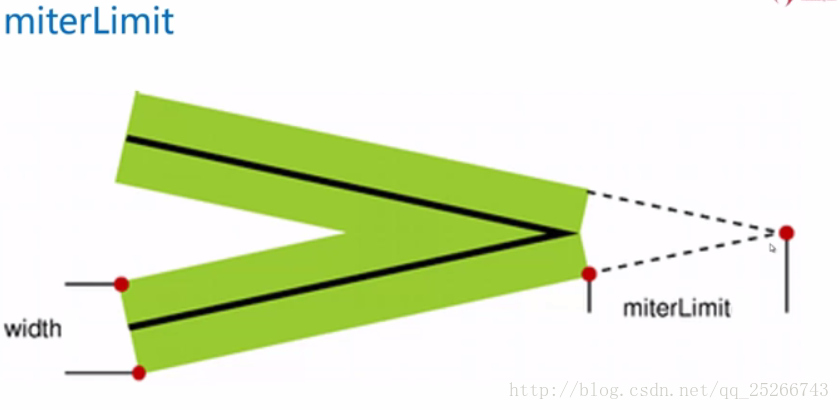

miterLimit 设置或返回最大斜接长度
斜接长度指的是在两条线交汇处内角和外角之间的距离。
一般用默认值：10就可以了。除非需要特别长的尖角时，使用此属性。

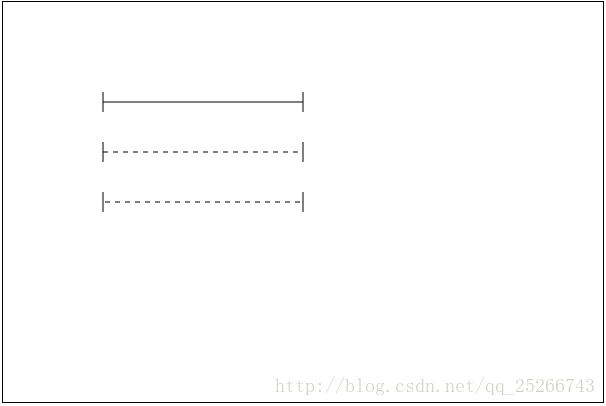

3.7 绘制虚线（了解）
设置： setLineDash(数组)
读取： getLineDash(数组)
偏移： lineDashOffset = 值
3.7.1 一些说明
lineDashOffset 用于设置开始绘制虚线的偏移量. 数字的正负表示左右偏移.
getLineDash() 与 setLineDash() 方法使用数组描述实线与虚线的长度.
3.8 描边和填充的样式说明
fillStyle : 设置或返回用于填充绘画的颜色
strokeStyle: 设置或返回用于描边的颜色
以上两个值都可以接受：颜色名、16进制数据、rgb值，甚至rgba. 一般先进行设置样式然后进行绘制。
例如：
ctx
.strokeStyle =
"red"
ctx
.strokeStyle =
"#ccc"
ctx
.strokeStyle =
"rgb(255,0,0)"
ctx
.strokeStyle =
"rgba(255,0,0,6)"
3.8 绘制线的练习

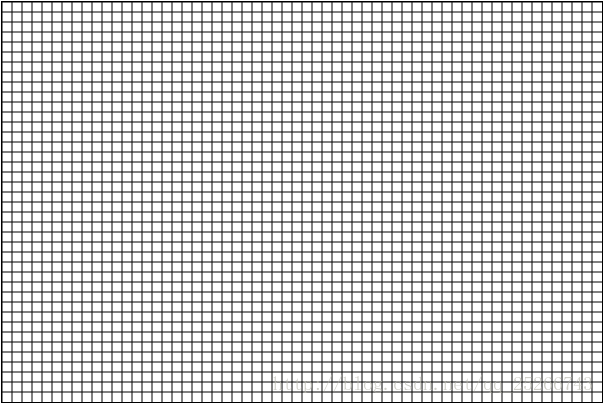

练习1: 绘制坐标网格

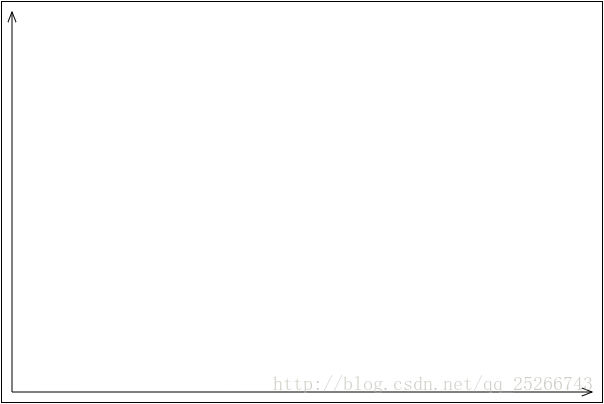

练习2: 绘制坐标系

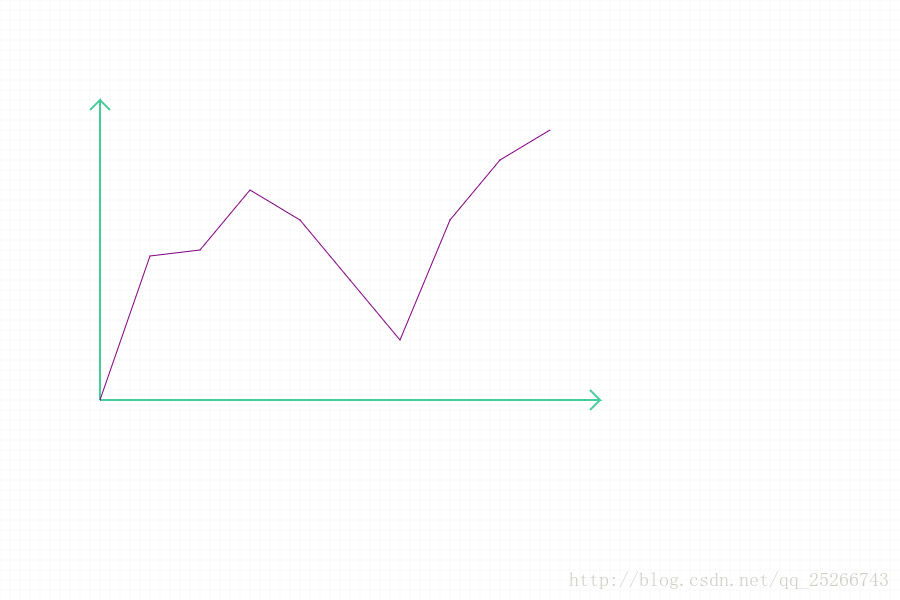

练习3: 绘制折线图
4、使用面向对象封装绘制直线
function Line(config) {
this._init(config);
}
Line.prototype = {
constructor: Line,
_init:
function(config) {
this.ctx = config.context;
this.x0 = config.points[
0];
this.y0 = config.points[
1];
this.x = config.points[
2];
this.y = config.points[
3];
this.strokeStyle = config.strokeStyle;
this.lineWidth = config.lineWidth;
},
stroke:
function() {
this.ctx.moveTo(
this.x0,
this.y0);
this.ctx.lineTo(
this.x,
this.y);
if(
this.strokeStyle) {
this.ctx.strokeStyle =
this.strokeStyle;
}
if(
this.lineWidth) {
this.ctx.lineWidth =
this.lineWidth;
}
this.ctx.stroke();
}
};
var line1 =
new Line({
context: ctx,
points: [
100,
100,
500,
100],
strokeStyle:
"green",
lineWidth:
10
});
line1.stroke();
